Nguyên lý hoạt động của hệ thống hybrid
Hệ thống hybrid kết hợp động cơ xăng/dầu và động cơ điện để tối ưu hiệu suất,
tiết kiệm nhiên liệu và giảm phát thải. Bài viết dưới đây trình bày cấu phần, luồng năng lượng và các chế độ
vận hành chính với HTML + CSS inline để bạn có thể nhúng thẳng vào website.
1) Tổng quan nhanh
Hybrid (HEV/PHEV) dùng hai nguồn động lực: ICE (động cơ đốt trong) và motor điện.
Bộ inverter chuyển đổi DC–AC, bộ pin HV (200–800V) lưu trữ năng lượng,
bộ sạc/biến tần điều khiển nạp/xả, và hộp số hoặc bộ chia công suất
truyền mô-men tới bánh xe. Khi phanh, hệ thống thu hồi động năng (regenerative braking) để sạc lại pin.
Hiệu quả tốt ở tải đều/tốc độ cao, sưởi ấm nhanh, bổ sung công suất khi cần.
Mô-men tức thời, hỗ trợ tăng tốc, lái êm; có thể chạy thuần EV ở tốc độ thấp.
Lưu năng lượng tái sinh; PHEV có pin lớn, cắm sạc ngoài để đi EV nhiều km.

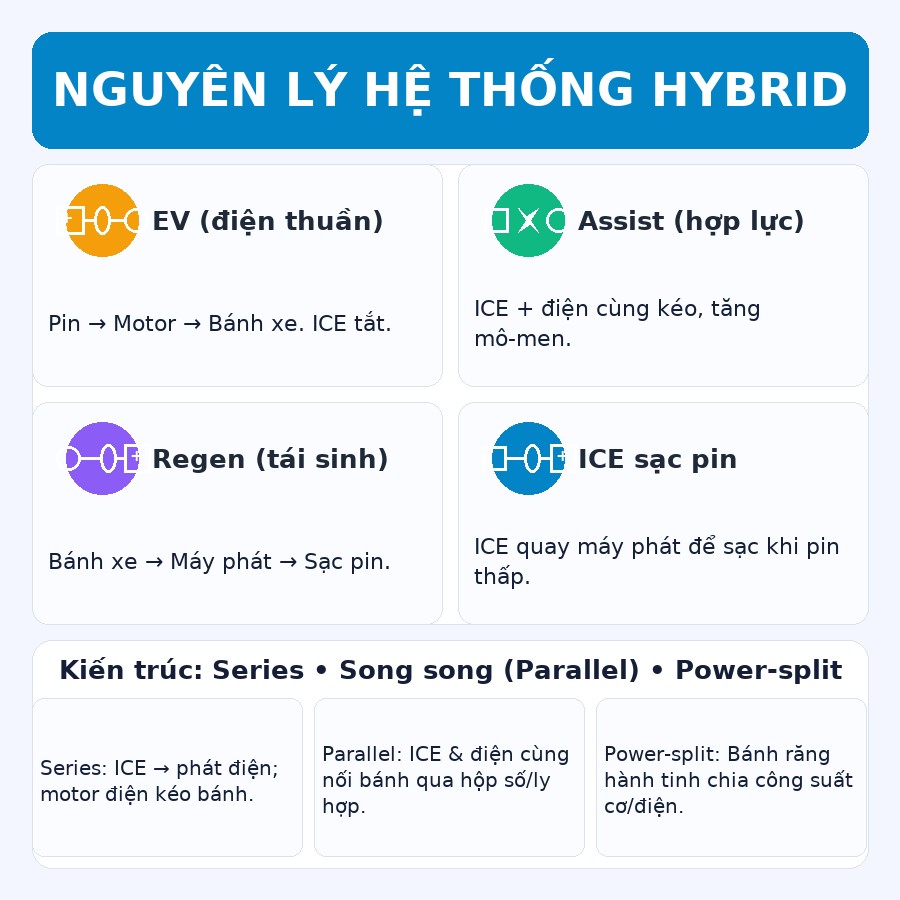

2) Luồng năng lượng cơ bản
a) EV Mode (điện thuần)
🔋 → ⚡ → 🚗 Bánh xe
Tốc độ thấp/ tải nhẹ, xe chạy bằng motor điện. ICE tắt để tiết kiệm nhiên liệu.
b) Hỗ trợ (Assist)
ICE 🔧 + ⚡ điện → hợp lực tới hộp số/bánh xe.
Khi tăng tốc, motor điện bù mô-men giúp ICE làm việc vùng hiệu quả.
c) Tái sinh (Regen)
🚗 Bánh xe → ⚡ máy phát → 🔋 Pin
Thay vì mòn má phanh, động năng đổi thành điện năng nạp về pin.
d) Sạc động (ICE sạc pin)
ICE 🔧 → máy phát ⚡ → 🔋
Khi pin thấp hoặc cần công suất, ICE quay máy phát vừa kéo xe vừa sạc.
3) Kiến trúc hybrid phổ biến
| Loại | Nguyên lý | Ưu/nhược | Tình huống phù hợp |
|---|---|---|---|
| Series | ICE chỉ quay máy phát; bánh xe do motor điện kéo. | Êm, linh hoạt; ít cơ khí. Hiệu suất cao ở đô thị, kém ở cao tốc nếu pin nhỏ. | Kẹt xe, dừng/đi, xe buýt đô thị. |
| Parallel | ICE và motor cùng nối bánh xe qua ly hợp/hộp số. | Tăng tốc mạnh, hiệu quả cao ở cao tốc; cơ khí phức tạp hơn. | Quốc lộ, cao tốc, tải nặng ngắn hạn. |
| Power-split | Bộ bánh răng hành tinh chia công suất giữa ICE và motor (điện/cơ). | Cân bằng tốt giữa đô thị & cao tốc; điều khiển tinh vi. | Hỗn hợp đường; nhiều dòng HEV hiện nay. |
| PHEV | Pin lớn cắm sạc ngoài; chạy EV quãng dài, ICE hỗ trợ khi cần. | Chi phí nhiên liệu thấp nếu sạc đều; nặng và giá cao hơn HEV. | Đi làm nội đô hằng ngày + thỉnh thoảng đi xa. |
4) Bộ điều khiển hybrid (HCU) làm gì?
- Tối ưu điểm làm việc của ICE: giữ ICE trong dải hiệu suất cao; thừa công suất chuyển thành điện nạp pin.
- Quản lý SOC (trạng thái sạc): duy trì SOC “cửa sổ” (ví dụ 30–80%) để luôn còn dung lượng thu hồi phanh.
- Phối hợp phanh: trộn phanh tái sinh và phanh ma sát để cảm giác chân phanh tự nhiên, ổn định ABS/ESP.
- Chiến lược EV/Hybrid: tự chọn EV, song song, series… dựa trên ga, tốc độ, độ dốc, nhiệt độ, SOC và yêu cầu HVAC.
5) Lợi ích và giới hạn
Ưu điểm
- Tiết kiệm nhiên liệu (đặc biệt nội đô).
- Tăng tốc mượt, mô-men tức thời.
- Ít mòn phanh nhờ tái sinh.
- Vận hành êm, khí thải thấp.
Giới hạn
- Giá mua cao hơn, hệ thống phức tạp.
- Pin HV cần làm mát tốt; hiệu quả giảm ở lạnh sâu.
- PHEV cần thói quen sạc để phát huy lợi ích.
6) Bảo dưỡng & an toàn khi sử dụng
- Tuân thủ lịch dầu máy, lọc gió, bugi như xe thường; hệ hybrid không miễn bảo dưỡng ICE.
- Kiểm tra định kỳ lọc gió pin HV/quạt làm mát (nếu có) để tránh quá nhiệt pin.
- Khoá HV (service plug) chỉ kỹ thuật viên mới thao tác; điện áp cao nguy hiểm.
- Phanh ít mòn nhưng vẫn cần kiểm tra/gỡ gỉ kẹt má phanh do sử dụng tái sinh nhiều.
Hỏi đáp nhanh
• Hybrid có cần sạc ngoài? HEV: không cần (tự sạc bằng ICE/regen). PHEV: có, để đi EV xa hơn.
• Tuổi thọ pin? Thực tế 8–12 năm tuỳ nhiệt độ & cách dùng; nhiều hãng bảo hành 8 năm/160.000 km cho pin HV.
• Vào nước? Hệ thống HV được cô lập, nhưng vẫn phải tránh ngập sâu; ưu tiên kiểm tra tại xưởng nếu bị ngập.
Kết luận
Trọng tâm của hybrid là phân phối thông minh giữa ICE và điện để luôn vận hành ở vùng hiệu quả,
đồng thời thu hồi năng lượng phanh. Hiểu các chế độ EV/Assist/Regen và kiến trúc
(series/parallel/power-split) giúp bạn khai thác tối đa ưu thế tiết kiệm của xe hybrid.
